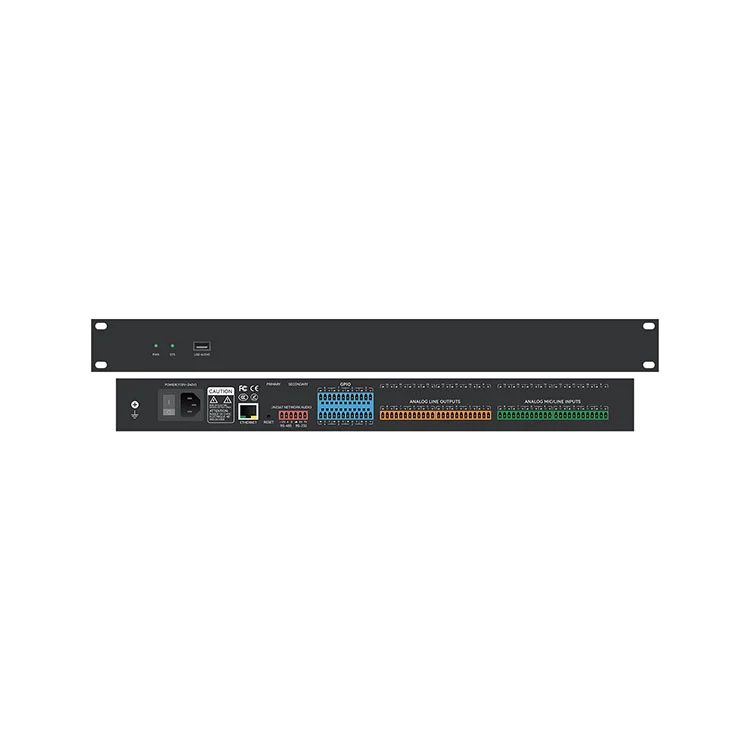

MU-0808 8×8 デジタルオーディオマトリックス

FHBAVTEC MU-0808 8×8 デジタル オーディオ マトリックスは、プロフェッショナル AV 環境における複雑な信号ルーティング、高精度ミキシング、高度なダイナミック処理向けに設計されたエンタープライズ グレードの 8×8 デジタル オーディオ マトリックス プロセッサーです。 450 MHz SIMD で動作する業界標準の ADI SHARC 21489 DSP エンジンを搭載した MU-0808 は、企業の役員室、高等教育の講堂、政府施設、多機能イベント スペース全体で、超低遅延のオーディオ実行と原音の忠実なサウンドを実現します。

コンパクトな 1U ラックマウント スチール シャーシに収められた MU-0808 は、音響エコー キャンセレーション (AEC)、適応フィードバック抑制 (AFC)、アクティブ ノイズ コントロール (ANC)、ゲインシェアリング オートミキシング、パラメトリック/グラフィック EQ、ダイナミック コンプレッション、マトリックス ルーティングなどの重要なオーディオ DSP アルゴリズムを統合します。 MU-0808 は、イーサネット (TCP/IP)、RS232、RS485、カスタマイズ可能な GPIO ロジック ポートなどのマルチプロトコル制御インターフェイスを備えており、最新の AV システムにシームレスな統合機能を提供します。

主な特長

• 8 つのアナログ入力と 8 つのアナログ出力:バランスのとれたフェニックス ブロック端子コネクタは、個別のゲイン コントロールを備えたライン/マイク信号をサポートします。

•ADI SHARC 21489 DSP アーキテクチャ:高性能 450 MHz SIMD 浮動小数点プロセッサは、集中的なリアルタイム オーディオ アルゴリズムを処理します。

•プロオーディオ解像度:24 ビット / 48 kHz デジタル サンプリング レートにより、透明なオーディオ変換とダイナミック レンジを実現します。

• 音響エコーキャンセレーション (AEC):ハードウェア アクセラレーションによる AEC アルゴリズムにより、リモート ビデオ会議中の音響フィードバックと遠端の音声エコーが排除されます。

• 自動フィードバック制御 (AFC):ダイナミック ノッチ フィルタリング アルゴリズムは、音響フィードバック (ハウリング) をリアルタイムで識別して抑制します。

• アクティブ ノイズ コントロール (ANC) と自動ミキシング:バックグラウンドノイズの低減とゲインシェアリングの自動ミキシングを組み合わせてマルチマイクを管理します。

• 包括的なEQとダイナミクス:マルチバンド パラメトリック EQ (PEQ)、グラフィック EQ、ハイパス/ローパス フィルター、エキスパンダー、コンプレッサー、リミッター、ダイナミック ノイズ ゲート。

• マトリックスルーティングとチャンネル遅延:チャンネルごとに最大 1,200 ms の調整可能な遅延を備えた、8×8 クロスポイントにわたる任意の信号割り当てとミキシング。

• USBオーディオクラスインターフェース：ドライバーレスの 1 入力/1 出力 USB オーディオ インターフェイスにより、ソフト コーデック プラットフォーム (Zoom、Microsoft Teams、Webex) とシームレスに統合できます。

• 構成可能な GPIO 統合:スイッチ ロジック、シーン リコール、および緊急ミュート用の 8 つのプログラム可能な汎用入出力ポート。

• 柔軟なシステム制御:サードパーティ制御システムおよびカメラ追跡自動化のためのイーサネット、RS232、および RS485 を介した双方向コマンドのサポート。

• 1Uラックエンクロージャ:標準の 19 インチ 1U ラックマウント可能な設計により、シームレスなラック展開が可能です。

DSPコア処理

MU-0808 8×8 デジタル オーディオ マトリックスは、直感的で柔軟な DSP マトリックス アーキテクチャを提供し、システム インテグレーターが特定の会場の音響要件に従って信号処理チェーンをカスタマイズできるようにします。

• AEC (音響エコー キャンセレーション): 全二重インタラクティブ会議用に最適化された高効率のエコー キャンセリングにより、遠端スピーカーのフィードバックを防ぎます。

• AFC (適応フィードバック抑制): リアルタイムのフィードバック検出と適応ノッチ周波数フィルタリングにより、フィードバック前の最大システム ゲインを維持します。

• オート ミキサー (ゲイン共有アルゴリズム): 複数のアクティブなマイク チャネル間でゲインのバランスを自動的に調整し、安定したシステム ゲインと音声明瞭度を維持します。

• イコライゼーション スイート: 正確なスピーカー チューニングと部屋補正のための独立したマルチバンド PEQ、グラフィック EQ、ハイパス、ローパス、およびオールパス フィルター。

• Dynamics Suite: ヘッドルーム管理のための入力/出力エキスパンダー、コンプレッサー、リミッター、ダイナミック レンジ コントローラー、およびノイズ ゲート。

• マトリクス ルーティングとアライメント: 位相制御によるクロスポイント割り当て、ゲイン トリム、および出力ラインあたり最大 1,200 ms のデジタル遅延アライメント。

制御とシステムの統合

プロフェッショナル AV システム設計向けに設計された MU-0808 8×8 デジタル オーディオ マトリックスは、堅牢な接続と管理オプションを提供します。

• PC 制御ソフトウェア: 専用の Windows GUI ソフトウェアにより、DSP チェーン、ルーティング マトリックス、EQ 応答曲線、TCP/IP 経由の GPIO マッピングをリアルタイムで視覚的に構成できます。

• 集中オートメーション: RS232/RS485 経由のオープン シリアル プロトコルを使用して、Crestron、AMX、Extron、およびその他の制御プロセッサと統合します。

• カメラ トラッキングの統合: アクティブなマイク ゲート アクティビティに基づいて PTZ カメラ プリセットをトリガーするための直接シリアル コマンド出力。

• GPIO ロジック制御: 外部接点クロージャ、物理ボリューム ポテンショメータ、LED インジケータ、または火災警報緊急オーバーライド用に構成可能な 8 つの多機能ロジック ポート。

対象アプリケーション

• 企業の役員室とカンファレンス センター: 高解像度の音声強化とエコーフリーのビデオ会議。

• 高等教育および講堂: マルチマイクのオートミキシング、カメラ追跡トリガー、およびルームマトリックス配信。

• 政府および指令センター: 物理 GPIO 緊急オーバーライドによる信頼性の高い音声処理。

• 多機能講堂およびイベントスペース: ダイナミックなサウンド配信とゾーン遅延の調整。

• 商用 AV システム: マルチゾーンの BGM 配信およびページング マトリックス システム。

技術仕様

よくある質問

Q1: FHBAVTEC MU-0808 は、Zoom や Microsoft Teams などのソフト コーデック ビデオ会議プラットフォームのエコー キャンセルをサポートしていますか?

答え: はい。 MU-0808 8×8 デジタル オーディオ マトリックスは、専用のハードウェアベースの音響エコー キャンセレーション (AEC) と統合された 1 入力/1 出力 USB オーディオ インターフェイスを備えています。 MU-0808 を USB 経由で会議室の PC に接続すると、プロセッサは処理されたエコーフリーのマイク信号を Zoom、Microsoft Teams、または Webex に直接供給し、遠端の音声エコーやローカル音響ハウリングを排除します。

Q2: MU-0808 はどのように構成されていますか?また、サードパーティの AV コントロール システムと統合できますか?

回答: MU-0808 は、イーサネット (TCP/IP) 経由で Wi​​ndows PC 制御ソフトウェアを使用して構成され、信号ルーティング、EQ チューニング、ダイナミック処理、およびシーン プリセット管理のための視覚的なインターフェイスを提供します。サードパーティ統合の場合、このユニットはオープン RS232 および RS485 制御プロトコルを備えており、Crestron、Extron、AMX、または PTZ カメラ トラッキング コントローラーを介して完全な制御が可能です。

Q3: 8 つの構成可能な GPIO ポートにはどのような機能を割り当てることができますか?

回答: 8 つの GPIO ロジック ポートは、デジタル入力または出力として個別にプログラムできます。一般的な統合ユース ケースには、シーン プリセット呼び出し用の物理プッシュ ボタンの接続、LED ステータス インジケーターとのインターフェース、火災警報器の接点閉鎖による緊急システムのミュートのトリガー、または壁に取り付けられたゾーンの音量制御用のアナログ ポテンショメータの接続が含まれます。

Q4: MU-0808 はコンデンサーマイクにファンタム電源を供給しますか? ゲインはどのように調整されますか?

答え: はい。 8 つのアナログ入力はすべて、制御ソフトウェアを通じて個別に切り替え可能な +48V ファンタム電源を備えており、プロ仕様のコンデンサーやバウンダリー マイクと完全に互換性があります。入力プリアンプのゲインはソフトウェアで 0 ～ +48 dBu の範囲で調整でき、さまざまなマイクやラインレベルのソースに対応します。
