マイクライン2の入力x 2出力を使用したDanteインターフェース

DWP22Xは、2つのアナログ入力（MIC/ライン）をDANTEに変換し、2つのDanteチャンネルにバランスの取れたXLR出力に変換するコンパクトなDanteインターフェイスです。各入力には、調整可能なゲイン（-20dB〜 +20dB）、切り替え可能な48Vファントムパワー、および信号/クリップLEDが特徴です。 24ビットの高解像度変換により、手付かずのオーディオ品質が保証されます。ユニットは、POEと24V DCの両方の電力をサポートし、パワーとネットワークの同期ステータスのためのフロントパネルLEDを使用します。

なぜ私たちの製品を選ぶのですか？

1。会社の革新的

FHBオーディオはイノベーションによって推進されています。私たちは、あなたと当社のディーラーネットワークに役立つ時間節約方法を提供する新しいテクノロジーを継続的に開発しています。当社の革新的なソリューションは、日常のユースケースと、当社の製品がインストール時間を削減し、メンテナンス要件を削減し、生産性を向上させ、長期にわたる信頼性を提供する方法に焦点を当てています。

2。広くて深い製品ライン

200を超えるオーディオおよびビデオ製品と、Dante Signal Processor、Dante Interface Machine、Dante Bluetoothパネル、Dante Microphone、Danteスピーカーなどの一連のDante製品を提供しています。

業界をリードするサポートチームを使用すると、適切な製品を簡単に選択し、適切なシステムソリューションを提供できます。

3。プロフェッショナルおよび高速サービス

顧客に提案とソリューションを提供するための24時間のオンラインサービス。

アフターセールスのテクニカルサポート /製品メンテナンス

配線/インストール/デバッグ命令

4。OEM/ODMソリューション

製品の選択とシステム設計を支援する専門システムデザイナーは、特定のニーズを満たすために。

主な機能：

DWP22Xは、2つの入力 /出力にDanteインターフェイスを提供します

•2つの標準XLRマイクまたはラインオーディオチャネルを使用して、Danteネットワークに変換されます

•各入力で選択可能なマイク/ライン

•入力チャネルごとに-20 dBから +20dBの調整可能なマイク/ラインゲイン

•コンデンサーマイクの各入力のスイッチ可能な48Vファントム電源

•各オーディオ入力信号/クリップがフロントパネルにLEDを使用します

•Danteネットワークからの2つのXLRバランスの取れたオーディオ出力ラインレベル

•背面パネルの2つの出力チャネル（2つのXLR出力に対応）

•高解像度24ビットアナログをデジタルおよびデジタルにアナログに変換します

•LEDは、フロントパネルの電源とネットワーク同期のステータスを示します

•外部24VDC電源またはPOEを搭載

•POEを使用した通常の操作は、ネットワークスイッチを有効にします

製品仕様

製品アプリケーション

2CH DANTEインターフェイス2マイク/ライン入力x 2出力インターフェイスパネルは、会議室、ライブサウンドセットアップ、ブロードキャストスタジオ、インストールされたAVシステムなどのプロフェッショナルなオーディオアプリケーションに最適です。壁に取り付けられた設計により、高品質のオーディオパフォーマンスを維持しながら、さまざまな環境にクリーンで効率的な統合が可能になります。

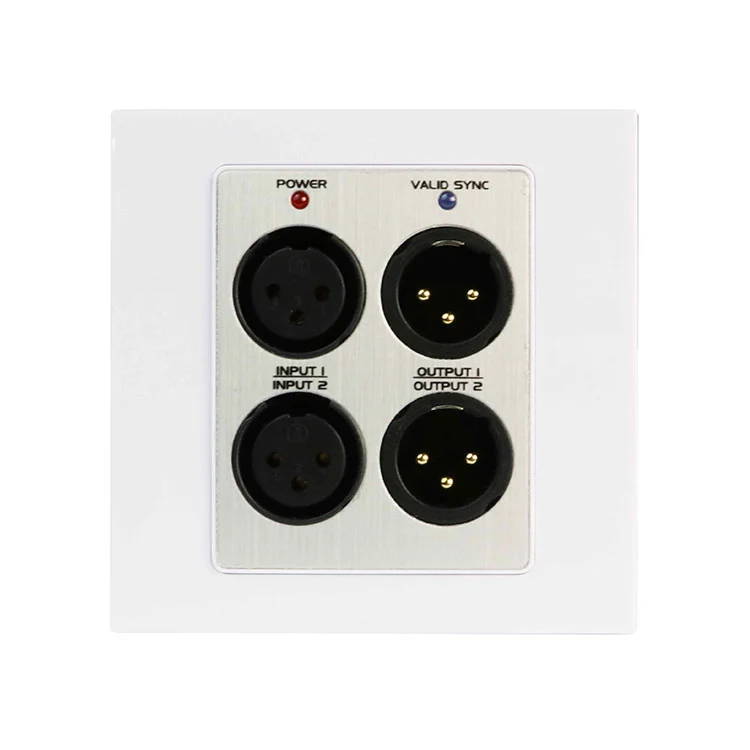

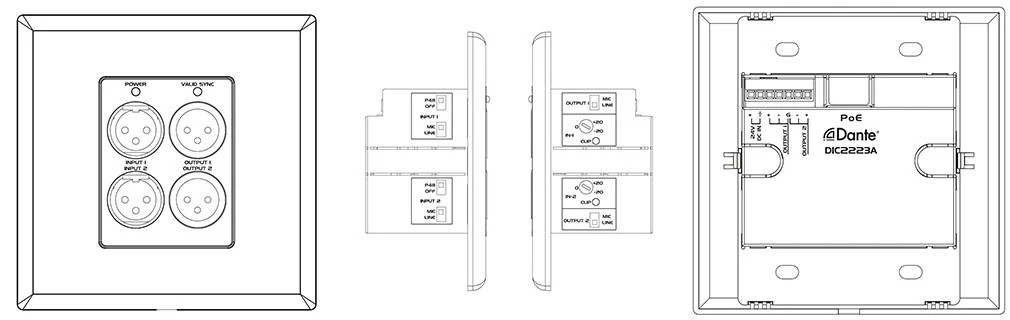

製品操作

1。2つのXLR入力、マイクまたはラインオーディオ信号を受け入れます。

2。マイクまたはラインオーディオ信号用に選択可能な2つのXLR出力。

3。電源LEDインジケーター。

4。SyncLEDは、DANTEネットワークのステータスを示します。

5。入力セレクター

ライン：バランスの取れたラインソースまたは不均衡なラインソースを受け入れます。

マイク：動的またはコンデンサーのマイクの信号を受け入れます。

48V：Ondenserマイクを接続するときに48Vファントム電源を提供します。

6。出力セレクター：t異なるゲイン範囲のラインまたはマイクへの出力。

7。入力ゲインコントロール：ACH入力チャネルの入力信号のゲインレベルを調整します。

8。各入力チャネルに信号クリップLEDがLEDされました

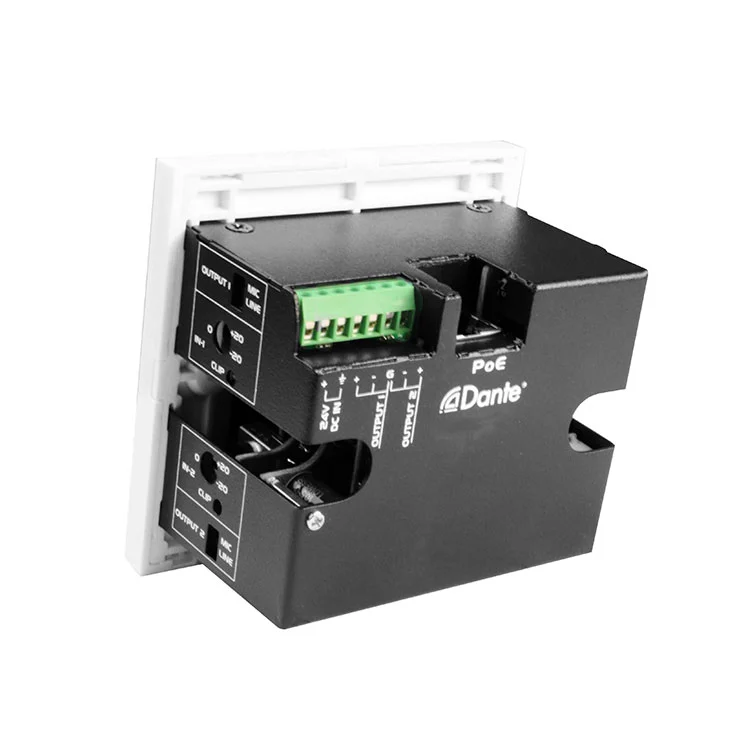

9。ユーロターミナル出力：

2つのダンテチャネルをアナログライン出力に変換します。これらの2つの出力は、出力nフロントパネルに並行しています。

10.RJ45ポート：DANTEネットワークに接続できるCAT5を使用します。

注記：POE有効ネットワークスイッチを使用する場合、DWP22Xを電源とPOEから動作させることができます。

11。パワー：DC 24Vを2P端子ブロックまたはDC入力ジャックに接続します。注：DC 24VとPOEが両方ともDWP22Xに存在する場合、ユニットはDC 24Vから動作します。また、DC 24Vが削除されると、電源は自動的にPOEパワーに切り替わります。
